开源路由器

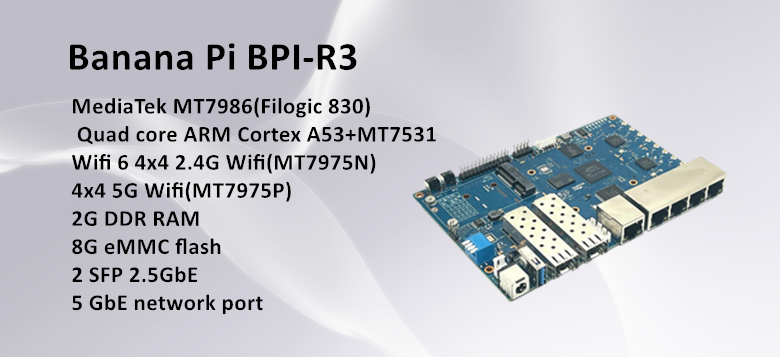

香蕉派 BPI-R3 开源路由器开发板采用 联发科MT7986(Filogic 830)芯片设计,支持Wi-Fi 6,2.5GbE SFP光电口

联发科(MediaTek) MT7986(Filogic 830)四核ARM Cortex A53+MT7531 芯片方案
Wifi 6 4x4 2.4G(MT7975N)+ 4x4 5G(MT7975P)
2G DDR 内存
8G eMMC 存储
128MB SPI Nand 存储
2 SFP 2.5GbE
5 GbE 千兆网口
Mini PCIe 接口
M.2 KEY-E PCIe 接口
Micro SD卡接口
26 PIN GPIO扩展

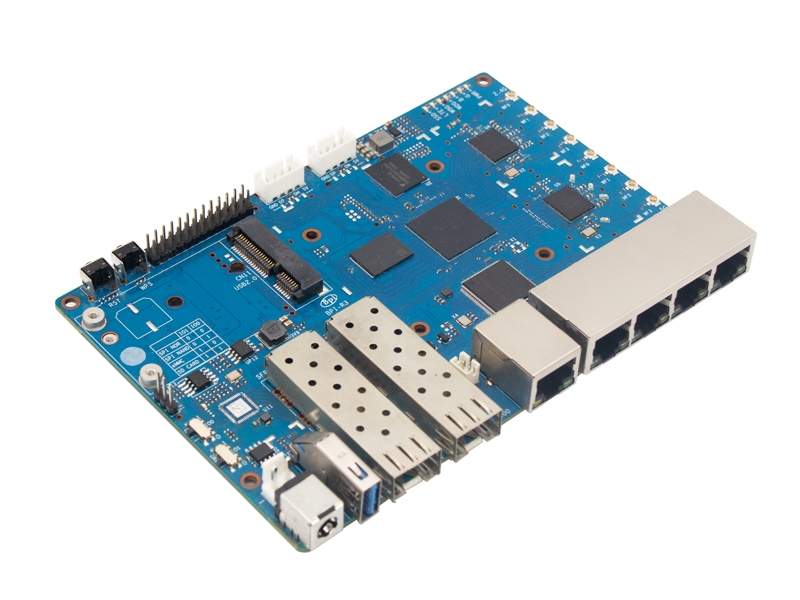

    香蕉派BPI-R3开源路由器开发板采用联发科MT7986 (Filogic 830)四核 ARMA53 + MT7531A芯片设计,板载2G DDR内存与8G eMMC存储,这是一个非常高性能开源路由器开发板,支持WIFI 6, 2.4G Wifi无线使用MT7975N芯片, 5G Wifi使用MT7975P芯片,支持2 SFP光通信接口 ,5个千兆网口。



    联发科技Filogic 830 Filogic 830 整合四个主频高达2GHz 的Arm Cortex-A53 核心,处理能力高达18,000 DMIPs,双4x4 Wi-Fi 6 连接速率可达6Gbps,并拥有两个2.5G 乙太网路介面和串列周边介面(SPI)。Filogic 830 内建硬体加速引擎,可实现快速且可靠的Wi-Fi卸载(offloading)及无线网路连结。此外,该晶片支援联发科技FastPath™ 技术,可适用于游戏、AR/VR 等低延迟应用。Wi-Fi 6与前几代相比具有许多优势,包括更低的延迟、更大的频宽容量和更快的传送速率。支援5GHz 频段的无线网路设备主要运用160MHz 宽通道和6GHz 的未拥塞频宽,以提供千兆级(multigigabit)传输和低延迟的Wi-Fi 连接,可为串流媒体、游戏、AR/VR 等应用提供可靠的无线连网。
    应用方向:
    1、互联网服务路由器
    2、无线路由器
    3、无线中继器
    4、家庭安全Gateway
    5、家庭自动化
    6、Nas设备
    7、网络和通信应用

    BPI-R3硬件接口示意图:

    Hardware spec:
    Banana pi BPI-R3 硬件规格
    CPU主控 联发科(MediaTek) MT7986(Filogic 830) Quad core ARM Cortex A53+MT7531 chip design
    SDRAM 内存 2 GB DDR4
    板载存储 MicroSD (TF) 卡座,板载8GB eMMC
    GPIO 26 Pin GPIO,some of which can be used for specific functions including UART, I2C, SPI, PWM, I2S.
    网口 5 个 10/100/1000Mbps 千兆网口
    SFP光电口 2 SFP 2.5GbE速度光电口
    Wifi无线 Wifi 6 4x4 2.4G Wifi(MT7975N) +4x4 5G Wifi(MT7975P)
    PCIe 接口 Mini PCIe via USB
    M.2 接口 M.2 KEY-E PCIe inerface
    USB接口 1 USB 3.0 host ,2 USB interface with slot.
    按键 Reset ,WPS , boot switch
    Leds Power status Led and RJ45 Led
    DC 电源 12V/2A with DC in
    尺寸 100.5x148mm same as Banana Pi BPI-R64 and Banana Pi BPI-R2
    重量 200g


    香蕉派BPI-R3 CE, FCC,RoHS认证证书

    在线wiki开发文档 : https://docs.banana-pi.org/en/BPI-R3/BananaPi_BPI-R3
