开源路由器

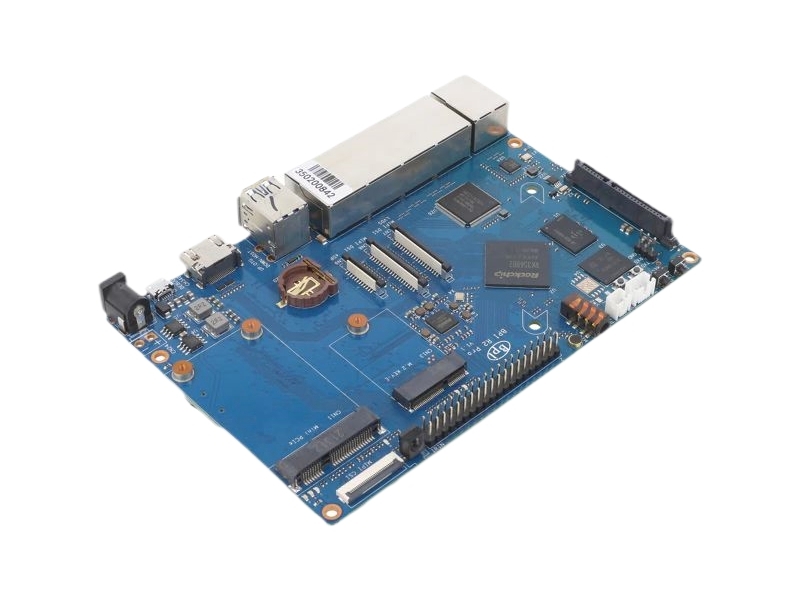

香蕉派 BPI-R2 Pro开源路由器开发板采用瑞芯微(Rockchip) RK3568芯片方案设计

  • 瑞芯微(Rockchip RK3568 Quad-core ARM Cortex-A55 CPU
  • Mali-G52 1-Core-2EE
  • 2G LPDDR4  内存(可选 4G)
  • Mini PCIE 接口 & M.2 key-e 接口
  • 1 SATA 硬盘接口
  • MicroSD 接口,最多256G SD卡
  • 16G eMMC 存储( 可选16/32/64G)
  • 2 MIPI 显示屏接口
  • 1 CSI camera 摄像头接口
  • 5 10/100/1000 Mb 千兆网口
  • (2) USB 3.0 and (1) USB 2.0 otg 接口

    Banana Pi BPI-R2 Pro 开源路由器采用Rockchip RK3568芯片方案设计, 板载2GB LPDDR4内存和16GB eMMC存储,支持2个USB 3.0接口,5千兆网口。M.2 Key-e和mini PCIe接口,2 mipi DSI接口(可通过软件切换LVDS), 1个CSI摄像头接口,1个HDMI输出.支持Android,Linux,OpenWRT系统

    BPI-R2 Pro 尺寸接口与 Banana Pi BPI-R2 ,可以使用 BPI-R2 外壳.

    BPI-R2 Pro 硬件接口示意图:

    硬件规格:
    Banana Pi R2 Pro
    CPU Rockchip RK3568 Quad-core ARM Cortex-A55 CPU 2GHz
    GPU Mali-G52 1-Core-2EE OpenGL ES3.2 Vu1kn 1.1 OpenCL 2.0
    Memory 2G DDR3 SDRAM (option 4G)
    Storage Onboard 16GB eMMC Flash, Micro SD-Card slot, SATA 2.0 Port,SPI flash
    Network 5 x 10/100/1000 Mbit/s Ethernet
    Display(s) 1 HDMI port, 2 DSI interface(1 DSI can change to LVDS by software)
    Camera 1 CSI camera interfact
    Video decoder(s) H.265 HEVC/MVC Main10 Profile [email protected] up to 4096x2304@60fps,H.264 AVC/MVC Main10 Profile yuv400/yuv420/yuv422/@L5.1 up to 4096x2304@60fps
    Video encoder(s) H.264/AVC BP/MP/[email protected],up to 1920x1080@100fps, H.265/HEVC [email protected], up to 1920x1080@100fps (4096x4096@10fps with TILE)
    Audio Output(s) HDMI & I2S & Speaker & Headphone
    USB port USB 3.0 PORT (x2), micro USB OTG (x1)
    mini PCIE 1 mini pcie interface & 1 M.2 key-e interface
    Remote IR Receiver (x1)
    GPIO 40 Pin Header : GPIO (x28) and Power (+5V, +3.3V and GND). Some of I/O Pin can be used for specific functions as UART, I2C, SPI or PWM
    Switches Reset button, Power button, U-boot button
    LED Power Status and 8P8C
    Power Source 12 volt @2A via DC Power and/or Micro USB (OTG)
    Size & Weight 148 mm × 100.5mm 100g
    OS OpenWRT, Linux and others OS
    Banana Pi BPI-R2 Pro CE,FCC,RoHS 认证证书
