核心板和开发套件

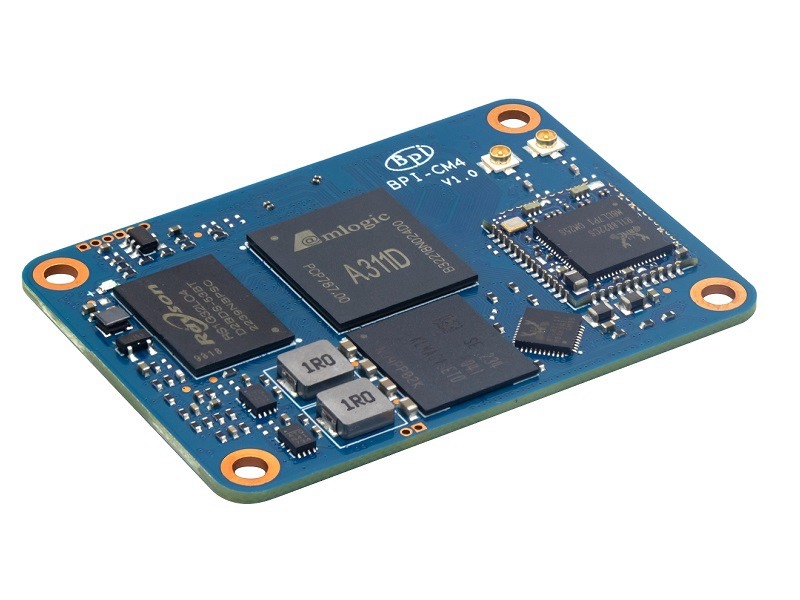

香蕉派 BPI-CM4计算机模组,采用Amlogic A311D芯片方案,兼容树莓派 CM4模组

Amlogic A311D 4 x ARM Cortex-A73 CPU cores,2 x ARM Cortex-A53 CPU cores
Mali-G52 GPU
NPU for AI at 5.0 TOPS
4 gb LPDDR4
16G eMMC flash(最大128G)
Wifi5 / Wifi6无线模块
采用B to B连接器设计,增强稳定性,与RasPi CM4相同
一种机载千兆以太网设计
1个PCIe扩展接口,可灵活扩展相关模块

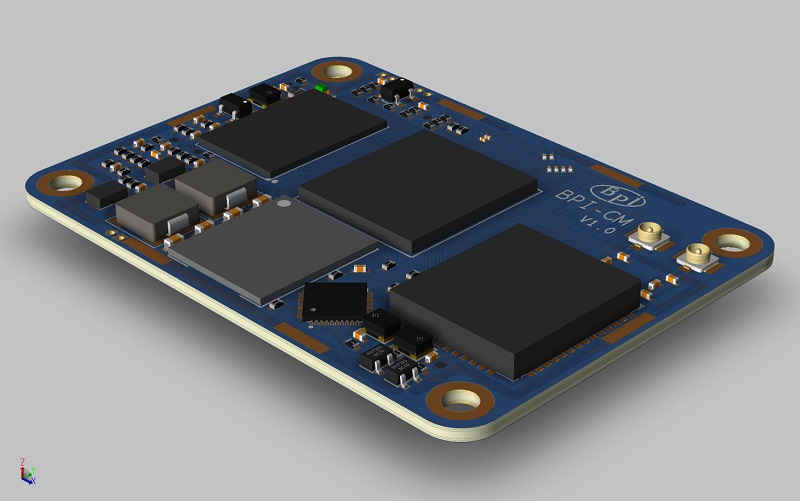

    Banana Pi BPI-CM4是一个Amlogic A311D的计算机模块,与树莓派CM4模块相同的尺寸,它也具有相同的连接引脚,这意味着它应该与为树莓派CM4设计的承载板一起工作



    关键特点:
    1. Amlogic A311D 4 * ARM Cortex-A73 CPU核,2 * ARM Cortex-A53 CPU核
    2. ARM malii - g52 MP4图形
    3.具有5个TOPS性能的神经处理单元。
    4. 4 gb LPDDR4
    5. 16gb eMMC flash,最大支持128gb
    6. 兼容树莓派 CM4
    7. 1 × HDMI, 1 × CSI, 1 × DSI接口(树莓派CM4带2)

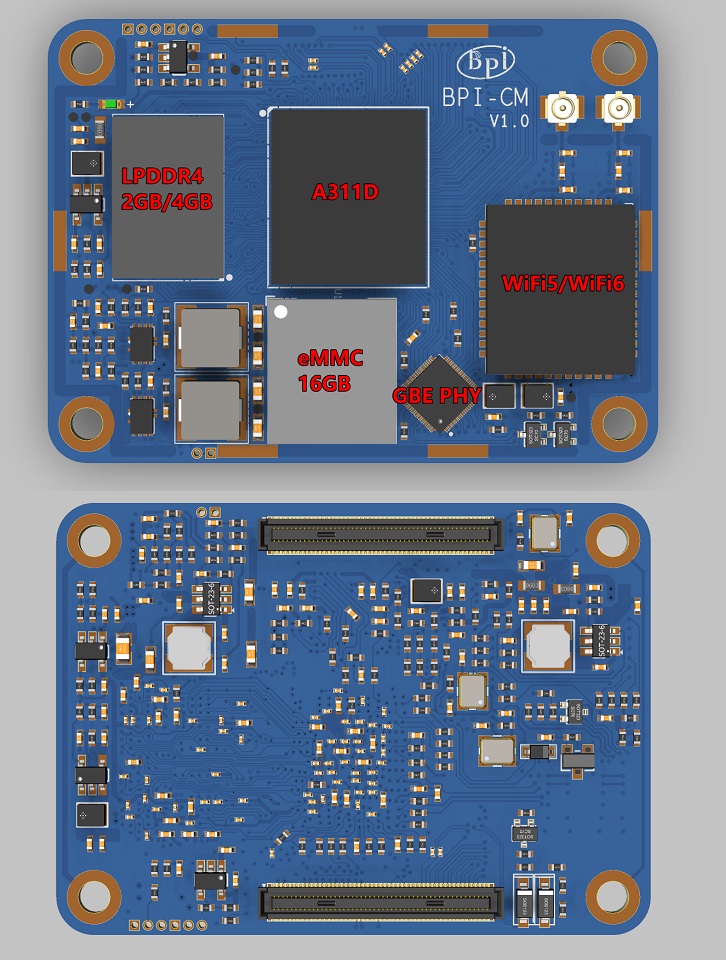

    BPI-CM4 硬件接口:

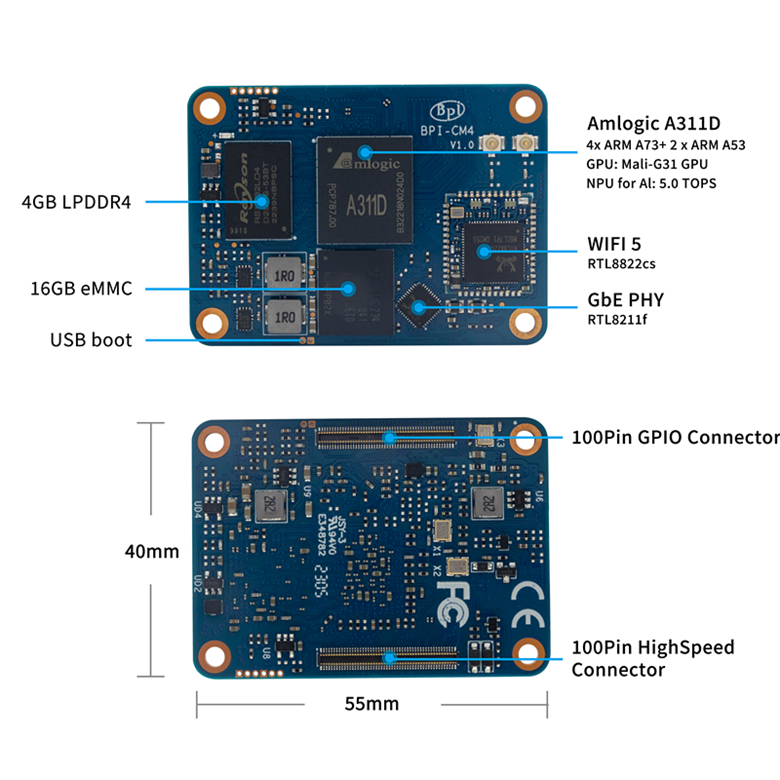

    香蕉派 BPI-CM4 计算机模组底板接口示意图:

    BPI-CM4 计算机模组与树莓派CM4尺寸和接口一样:

    可以采用通用的树莓派CM4模组的扩展板


    与树莓派CM4计算模组比较,因为采用不同的芯片,功能上并不是100%兼容,红色框内的表示不支持,其他是PIN2PIN的:


    在线开发文档 :
     https://docs.banana-pi.org/en/BPI-CM4/BananaPi_BPI-CM4
