STEAM教育产品

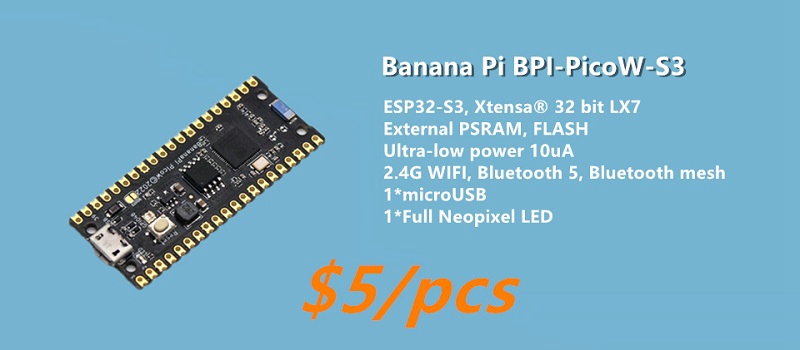

香蕉派 BPI-PicoW-S3开发板采用乐鑫ESP32-S3设计,兼容树莓派 Pico. 支持ardduino和microPython开发环境

  • 乐鑫ESP32-S3, Xtensa® 32 bit LX7
  • 扩展 PSRAM, FLASH
  • 超低功耗 10uA
  • 2.4G WIFI, 蓝牙Bluetooth 5, 支持蓝牙Bluetooth mesh网络
  • GPIO, ADC, TOUCH, PWM, I2C, SPI, RMT, I2S, UART, LCD, CAMERA, USB, JTAG
  • 1*microUSB 接口
  • 1*全彩色LED灯

    香蕉派 BPI-PicoW-S3是为物联网开发和创客DIY设计的一款开源硬件开发板。采用乐鑫ESP32-S3芯片设计,支持2.4 GHz Wi-Fi和蓝牙®LE双模无线通信,外设兼容低功耗硬件设计,深休眠模式下功耗仅10uA。在编程方面,BPI-PicoW-S3支持ESP-IDF、Arduino、micropython等方法。

    尺寸与树莓派pico大小完全相同,大多数GPIO定义与树莓派pico兼容

    硬件接口示意图:



    硬件规格:
    SoC主控芯片 ESP32-S3,Xtensa® 32 位 LX7 双核处理器
    主频 240MHz MAX
    工作温度 -40℃~+85℃
    片上 ROM 384 KB
    片上 SRAM 320 KB
    板载 FLASH ROM 2MB
    片上外设PSRAM 8MB
    WIFI IEEE 802.11 b/g/n ,2.4Ghz频带,150Mbps
    蓝牙 Bluetooth 5 ,Bluetooth mesh
    GPIO BPI-PicoW-S3已引出27个可用GPIO
    ADC 2 × 12 位 SAR ADC,支持 18 个模拟通道输入
    TOUCH 电容式触摸传感器 14
    SPI 4
    I2C 2,支持主机或从机模式
    I2S 2,串行立体声数据的输入输出
    LCD 1,支持 8 位 ~16 位并行 RGB、I8080、MOTO6800 接口
    CAMERA 1,支持 8 位 ~16 位 DVP 图像传感器接口
    UART 3 ,支持异步通信(RS232 和RS485)和 IrDA
    PWM 8 路独立通道,14位精度
    MCPWM 2
    USB 1 × 全速USB 2.0 OTG,MicroUSB母口
    USB Serial/JTAG 控制器 1,USB 全速标准,CDC-ACM ,JTAG
    温度传感器 1,测量范围为–20 °C 到 110 °C,用于监测芯片内部温度
    SD/MMC 1 × SDIO主机接口,具有2个卡槽,支持SD卡3.0和3.01,SDIO 3.0,CE-ATA 1.1,MMC 4.41,eMMC 4.5和4.51
    TWAI® 控制器 1 ,兼容 ISO11898-1(CAN 规范 2.0)
    通用 DMA 控制器 5 个接收通道和 5 个发送通道
    RMT 4 通道发射,4通道接收,共享 384 x 32-bit 的 RAM
    脉冲计数器 4个脉冲计数控制器(单元),每个单元有2个独立的通道
    定时器 4 × 54 位通用定时器,16 位时钟预分频器,1 × 52 位系统定时器,3 × 看门狗定时器
    外部晶振 40Mhz
    RTC 和低功耗管理 电源管理单元 (PMU)+ 超低功耗协处理器 (ULP)
    低功耗电流 10uA
    工作电压 3.3V
    输入电压 3.3V~5.5V
    最大放电电流 [email protected] DC/DC
    可控全彩色LED 1
    在线wiki开发文档: https://wiki.banana-pi.org/BPI-PicoW-S3开发板
